sexta-feira, 29 de novembro de 2013

Alimentação eléctrica suplementar V2


Após uma pesquisa na internet encontrei uma solução para este assunto descrito há duas mensagens atrás, para os menos entendidos em electrónica.

A solução passa em usar um módulo destes:

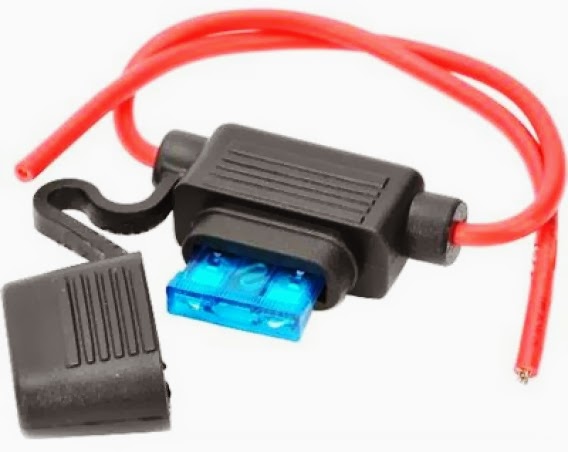

Claro que antes temos de usar um fusível:

Esquema:
Clicar para aumentar

Todas as ligações e localização das fichas USB serão conforme descrito há duas mensagens atrás

Em vez de se colocar o fusível, pode-se ligar o módulo à caixa de fusíveis colocada na mensagem anterior, mantendo um calibre de 5A.

Reforço da Instalação Eléctrica


Nada como uma instalação eléctrica de confiança durante uma expedição.

Assim sendo abaixo deixo dois esquemas:

Este para uso de lâmpadas H4 100/90W (ilegal para uso em estrada e poderá "queimar" o reflector/espelho dos faróis, dependendo da qualidade do farol em si. Nada como um teste para tirar teimas!)


Clicar para aumentar

Este segundo serve apenas para "poupar" a instalação original, mantendo as lâmpadas H4 60/55W que equipam os pandas, ficando desta forma toda a carga na instalação a executar.
Clicar para aumentar

Reparem que continuo a insistir na colocação de diodos na alimentação dos relés, tal deve-se de que ao ser cortada a alimentação dos relés gera-se um arco voltaico, arco esse que poderá ser prejudicial aos órgãos e equipamentos electrónicos existentes no Panda. É opcional se não quiserem colocar não coloquem.

Este esquema está feito de forma a não alterar/danificar a instalação do Panda! Assim quando um dia o venderem e quiserem utilizar a instalação em outro Panda, basta retirar e ligar as fichas H4 originais às lâmpadas.

A caixa de fusíveis usada é uma de 6 fusíveis, já prevendo futuros projectos tais como:
- Alimentação de 5V/3A.
- Desembaciador/descongelador do para-brisas (útil para aqueles dias de inverno em que se deixa o carro no exterior e se tem de raspar o gelo), activado remotamente.
- Aplicação do sistema "follow me home". Útil para aquelas noites sem iluminação quando se sai ou se vai para o Panda, activado remotamente.
- Faróis de nevoeiro/longo alcance (longo alcance apenas para a versão 55W).
